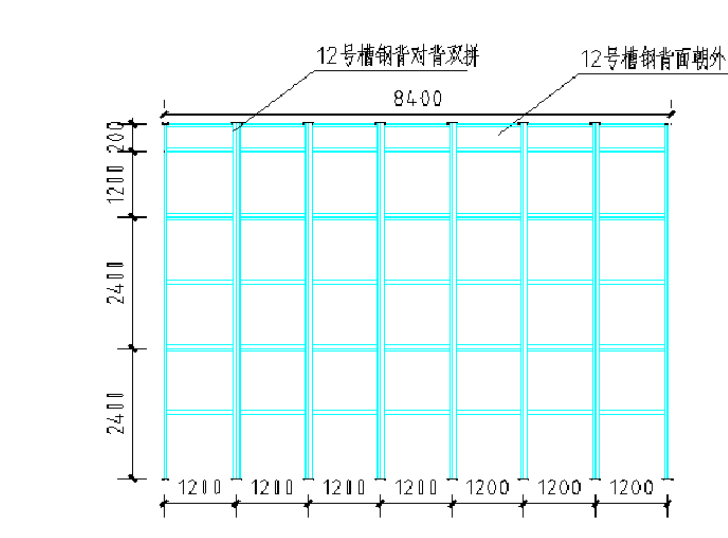

波肖门尾图库竖龙骨为镀锌槽钢【12，分布间距为 1200mm；防爆墙与钢架梁、柱、楼板连接处设置天地龙骨，天地龙骨为镀锌槽钢【12；横撑龙骨为镀锌槽钢【12， 1200mm 高设置一道，以后每增加 1200mm 设置一道；门、窗洞口四周设置闭口镀锌槽钢【12龙骨。防爆板与轻钢龙骨通过 M4 自攻螺丝连接，间距为 200 毫米。当轻钢龙骨安装完后在龙骨上面安装1200×2400×9.5mm 防爆板，检查墙体与结构楼板及墙体是否有空隙，然后用防火硅铜密封胶把空隙填塞。下图为龙骨安装示意图。

骨架安装 

1）根据图纸尺寸弹好槽钢管的位置线，用 M12 膨胀螺栓把顶龙骨、底龙骨和连接结构的龙骨安装在大梁及混凝土地面上，膨胀螺栓间距 500mm。 

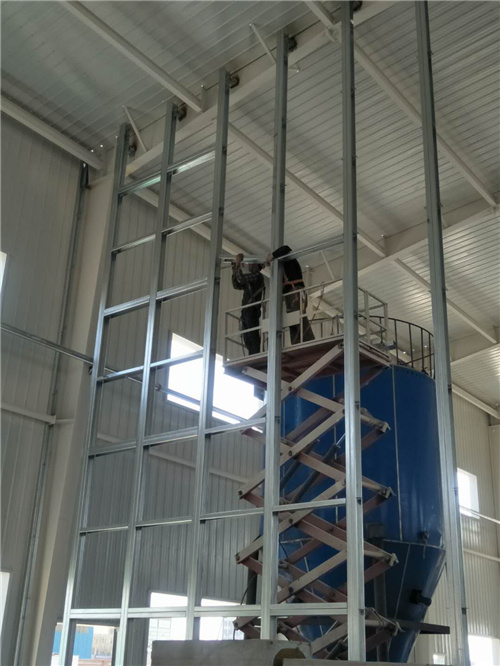

波肖门尾图库2）天地骨安装完成后，再进行竖龙骨的安装，竖龙骨为焊接安装。先安装每跨的两端，后拉线安装中间的槽钢，槽钢连接处的切口要整齐，连接槽钢竖龙骨到顶和底龙骨，可用电焊方法（先点焊，校正完毕再行焊接，焊缝要饱满）或 螺栓方法连接。安装后再进行校正一遍，使垂直度、平整度达到规范要求。 

波肖门尾图库2、防锈漆、防火涂料的施工 

防爆墙骨架安装焊接完成后，进行外露铁件的除锈打磨工作，清理干净，经监理验收合格，方可进行防锈漆的涂刷。龙骨底漆为防锈底漆两遍，面漆为防火涂料。 

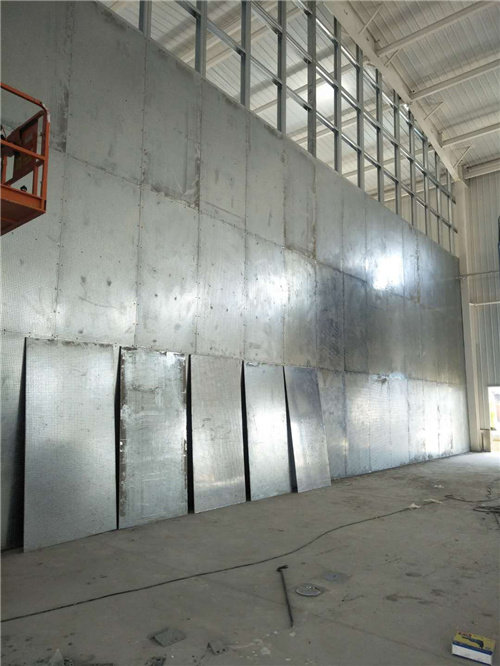

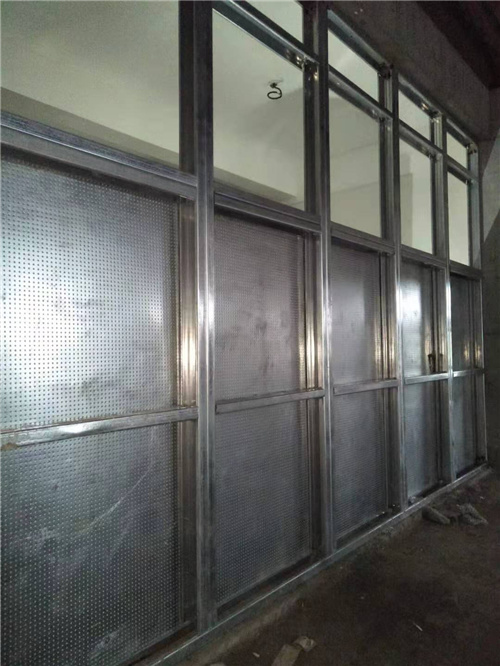

波肖门尾图库3、外侧防爆板的安装 

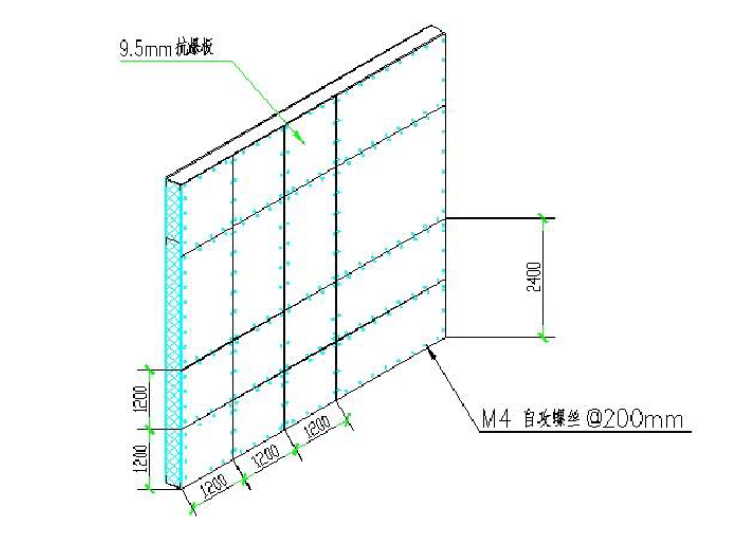

1）待骨安装完成，经监理验收合格，方可进行防爆板的安装； 2）防爆板采用横排法施工，然后用 M4 的自攻螺丝固定； 3）防爆板接头处的需进行打磨处理。 

4、保温棉安装 

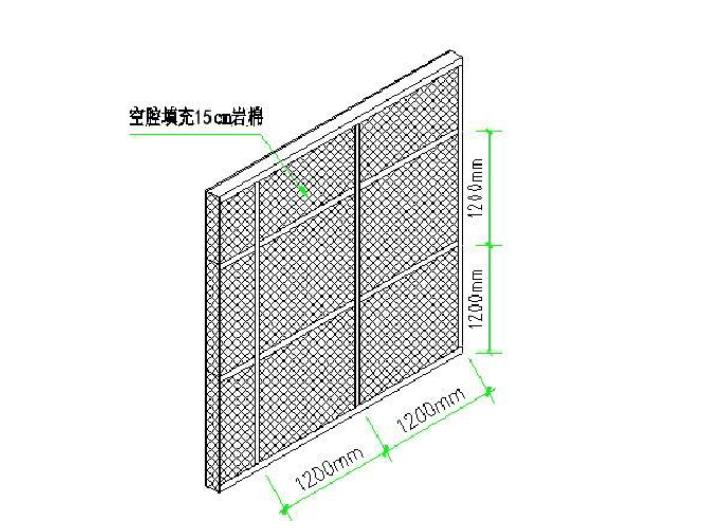

外侧防爆板安装后，安装 150mm 保温棉，安装应符合规范要求。 

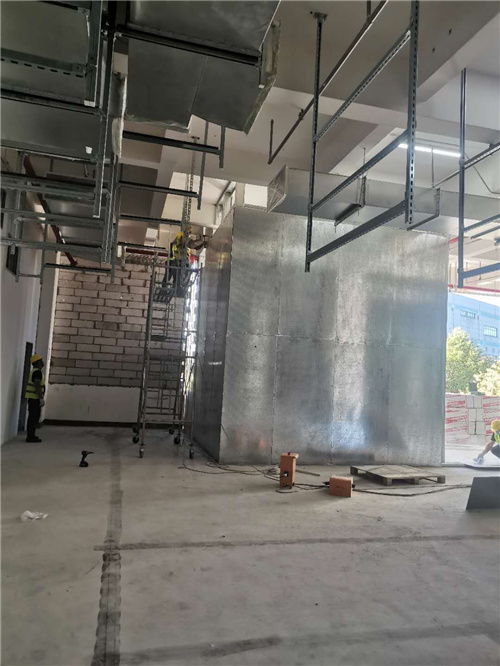

5、内侧防爆板的安装 

1）待外侧防爆板安装完成，经监理验收合格，方可进行内侧防爆板的安装； 2）防爆板采用横排法施工，然后用 M4 的自攻螺丝固定； 3）防爆板接头处的需进行打磨处理。
